Maschinen anbinden. Daten nutzbar machen.
Ob neue OPC-UA-Anlage, ältere SPS, Waage, Scanner oder proprietäres Herstellerprotokoll: xpand verbindet Maschinen und Systeme mit MES, ERP und Datenplattformen – ohne den bestehenden Maschinenpark neu erfinden zu müssen.
Live-Datenfluss · Demo
Eine Integrationsschicht statt direkter Punkt-zu-Punkt-Verbindungen.
Waage 0715.340 kg · stable
SPS Linie 2RUN · 43 pcs/min
ScannerLOT-2026-0817-43
ERPOrder 471108 active
Das eigentliche Problem
Maschinen sprechen selten dieselbe Sprache.
In gewachsenen Produktionen treffen neue Standards auf Altanlagen, herstellerspezifische Protokolle und direkte Einzelintegrationen. Das Problem ist nicht, Daten irgendwie zu lesen – sondern sie langfristig zuverlässig nutzbar zu machen.
01
Jeder Hersteller anders.
Unterschiedliche Telegramme, Register, Feldbusse, APIs und proprietäre Protokolle erschweren eine einheitliche Integration.
02
Brownfield bleibt Realität.
Maschinen laufen oft Jahrzehnte. Ein fehlendes OPC UA ist kein Grund, eine funktionierende Anlage zu ersetzen.
03
Rohdaten sind noch kein Prozess.
Ein Registerwert bekommt erst durch Einheit, Zeit, Maschine, Auftrag und Zustand eine fachliche Bedeutung.
04
Direktkopplungen wachsen schlecht.
Wenn ERP, MES und Analyse jeweils direkt auf Maschinen zugreifen, entstehen Abhängigkeiten, die mit jedem System zunehmen.
Zielarchitektur
Eine Datenebene zwischen Shopfloor und Software.
xpand.link trennt die technische Maschinenkommunikation von der fachlichen Verwendung. Geräte können ersetzt, Protokolle geändert oder neue Anwendungen ergänzt werden, ohne jede Verbindung neu aufzubauen.
Business
ERP / SAP
Execution
MES / xpand.run
Operations
Liniensteuerung
Data
Analyse / Historian
Daten normalisieren · entkoppeln · bereitstellen
Integrationsschicht
xpand.link
Treiber, Protokolladapter, Mapping, Zustandsmodelle, Messaging und Normalisierung entkoppeln Maschine und Zielsystem vollständig voneinander.
TreiberMappingStateBufferingEventsCommands
Machine
SPS / CNC
Device
Waagen / Scanner
Legacy
Seriell / TCP
Standard
OPC UA / MQTT
Schnittstellen & Protokolle
Nicht ein Standard. Die passende Integration.
OPC UAEmpfohlen
Der aktuelle Industriestandard für sichere, plattformunabhängige Kommunikation. xpand übernimmt Mapping, Zustandslogik und Weitergabe an andere Systeme.
MQTTIoT
Leichtgewichtiges Messaging für Edge-Devices und IoT-Sensoren. Stark, wenn Daten ereignisorientiert zwischen Edge und Plattform verteilt werden.
REST / HTTP
HTTP-basierte Anbindung für moderne Systeme und Cloud-Schnittstellen. Normalisierte Daten werden über stabile APIs an ERP, MES und weitere Services übergeben.
SPS / S7Brownfield
Viele relevante Produktionsdaten liegen in der SPS vor. Abhängig vom Hersteller werden native Protokolle, Feldbus-Gateways oder definierte Datenschnittstellen genutzt.
Modbus / TCPLegacy
Für ältere Maschinensteuerungen ohne modernere Protokollunterstützung. RTU (seriell) und TCP (Ethernet) werden beide unterstützt.
TCP / RS232Legacy
Waagen, Scanner und ältere Geräte kommunizieren häufig über einfache Telegramme. Ein stabiler Treiber kapselt Framing, Parsing und Gerätebesonderheiten.
// Normalisiertes Ereignis { "deviceId": "scale-line2-07", "type": "measurement.changed", "timestamp": "2026-08-17T13:54:12+02:00", "measurement"}: { "value": 15.340, "unit": "kg", "stable": true }, "context"}: { "site": "AT-TIROL", "line": "LINE-02", "order": "471108" } }
Maschinendaten richtig nutzen
Aus Telegrammen werden fachliche Daten.
Das Ziel ist nicht, dass jedes Zielsystem das Protokoll einer Waage, SPS oder Maschine versteht. Die Integrationsschicht übersetzt technische Rohdaten in ein einheitliches fachliches Modell.
01
Einheitliche Identitäten
Standort, Linie, Gerät und Treiber eindeutig zuordnen.
02
Einheiten und Zustände normalisieren
kg, Stück, Status, Qualität und Stabilität fachlich abbilden.
03
Kontext ergänzen
Maschinendaten mit Auftrag, Produkt oder Charge verbinden.
04
Mehrfach nutzbar machen
Dasselbe Ereignis kann MES, Dashboard und Historian bedienen.
Architekturentscheidung
Weniger Punkt-zu-Punkt. Mehr Entkopplung.
Direkte Verbindungen wirken am Anfang einfach. Mit jedem zusätzlichen Gerät und Zielsystem steigt die Zahl technischer Abhängigkeiten. Eine Integrationsschicht hält diese Komplexität beherrschbar.
Direkte Kopplung
Jedes System spricht mit jeder Maschine.
✕
Protokollwissen verteilt
MES, ERP und Analyse müssen Maschinenprotokolle jeweils selbst verstehen.
✕
Änderungen wirken überall
Gerätewechsel oder Firmwareänderungen können mehrere Integrationen gleichzeitig betreffen.
✕
Skalierung erzeugt Kopplung
Mehr Geräte und Systeme bedeuten mehr individuelle direkte Verbindungen.
Mit xpand.link
Geräte werden einmal sauber integriert.
✓
Protokollwissen zentral
Treiber kapseln die herstellerspezifische Kommunikation einmal sauber.
✓
Einheitliches Datenmodell
Applikationen arbeiten mit fachlichen Daten statt mit Telegrammen.
✓
Neue Verbraucher einfach ergänzen
MES, Analyse oder weitere Services verwenden dieselben normalisierten Daten.
Typische Anwendungsfälle
Lesen ist nur der Anfang.
Maschinenintegration kann reine Datenerfassung sein – oder bidirektionale Prozessintegration. Klicke auf einen Anwendungsfall.
Maschinendatenerfassung
Maschinendaten erfassen
Messwerte und Zustände werden direkt dort erfasst, wo sie entstehen. So entfallen manuelle Übertragungen und Medienbrüche zwischen Shopfloor und MES.
Daten
Gewicht, Stück, Takt
Status
Run, Stop, Fault
Ziel
MES / ERP / Historian
Nutzen
Automatische Rückmeldung
xpand.link Ansatz
Keine neuen Maschinen nötig.
Treiber, Protokolle, Edge-Anbindung und normalisierte Datenmodelle bleiben von den fachlichen Anwendungen getrennt. Ein Gateway wird zwischen Maschine und Netzwerk platziert – ohne Eingriff in die SPS, ohne Stillstand.
Das Modul dahinter ist xpand.link – der technische Baustein hinter der Maschinenanbindung.
Kein Eingriff in die SPS
Das Edge-Gateway liest Daten passiv – bestehende Steuerungslogik bleibt unverändert.
Non-invasiv
Keine Modifikation an Maschinen, keine Gewährleistungs-Probleme, keine Stillstandzeiten.
Pufferung bei Netzwerkausfall
Lokal zwischengespeicherte Daten werden nach Reconnect synchronisiert. Kein Datenverlust.
Einheitliches Datenmodell
Alle Maschinen liefern am Ende dasselbe Format – unabhängig von Protokoll und Hersteller.
Vorgehen
Von der Schnittstelle zum stabilen Datenfluss.
- 01
Maschine verstehen
Schnittstelle, Protokoll, Datenpunkte und verfügbare Befehle prüfen. Erst verstehen, dann anbinden.
- 02
Daten definieren
Festlegen, welche Informationen fachlich relevant sind und wie sie zu interpretieren sind – nicht alles, was lesbar ist, ist auch nützlich.
- 03
Treiber kapseln
Herstellerspezifische Kommunikation sauber in einem Adapter abbilden. Framing, Parsing, Timeouts und Gerätebesonderheiten bleiben im Treiber.
- 04
Normalisieren
Rohdaten und Ereignisse in ein einheitliches fachliches Modell übersetzen. OPC UA, Modbus, S7 – am Ende dasselbe Format.
- 05
Integrieren
MES, ERP, Historian und weitere Systeme über stabile Verträge anbinden. Neue Verbraucher können später ergänzt werden, ohne Treiber anzupassen.

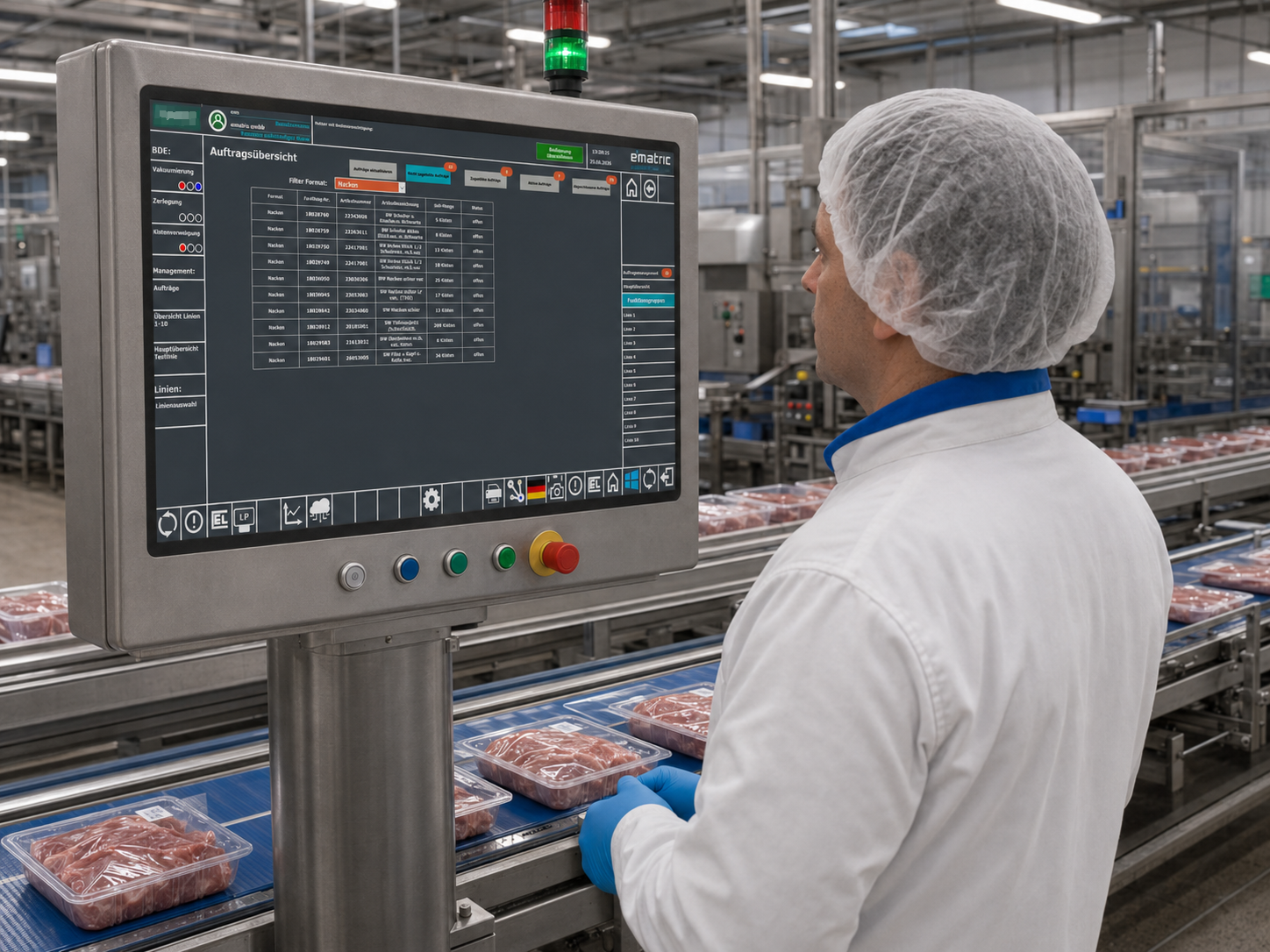

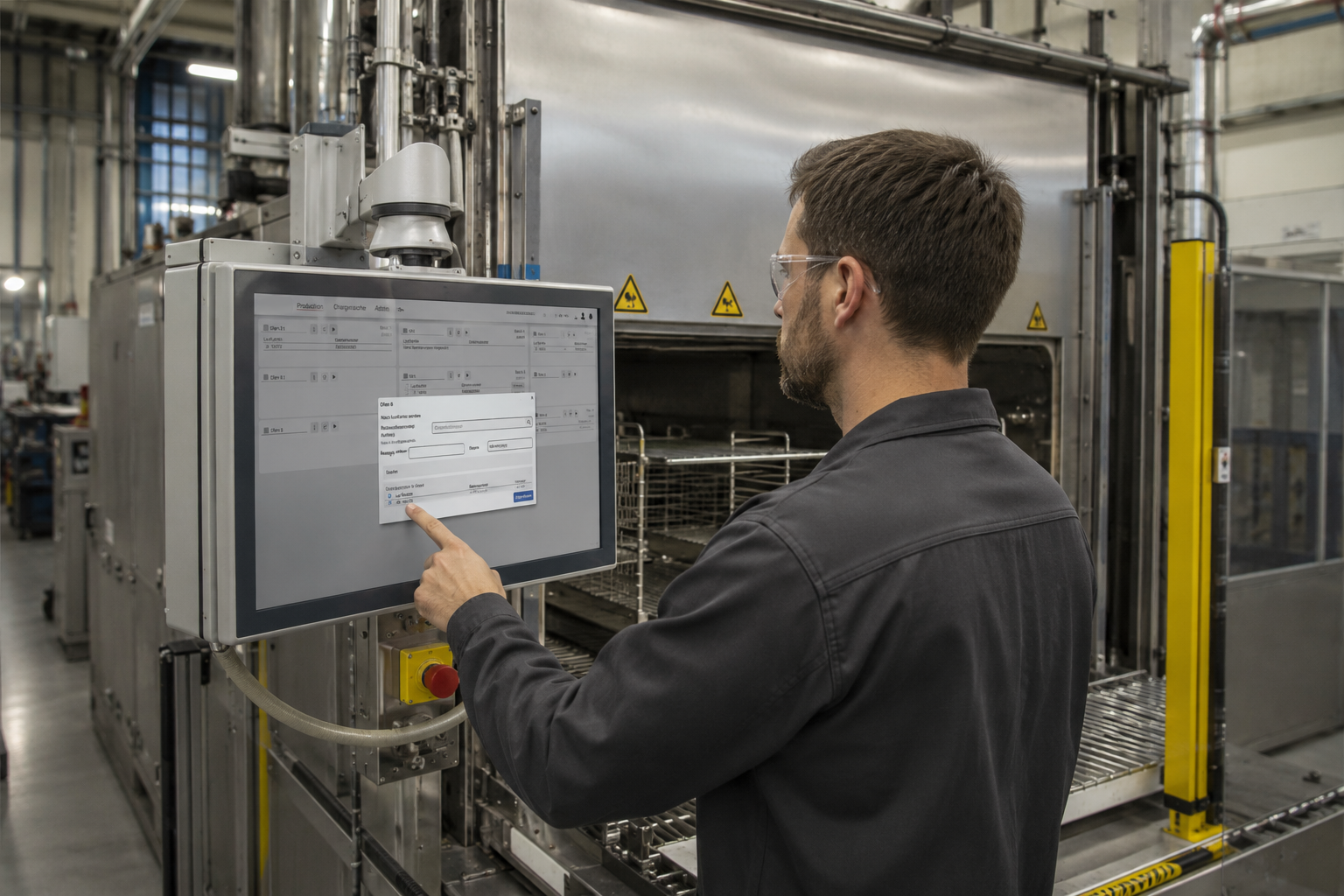

Aus der Praxis
Maschinenanbindung in der Praxis.
Wie Produktionsbetriebe ihren Maschinenpark mit xpand.link anbinden – von Brownfield bis Greenfield.
